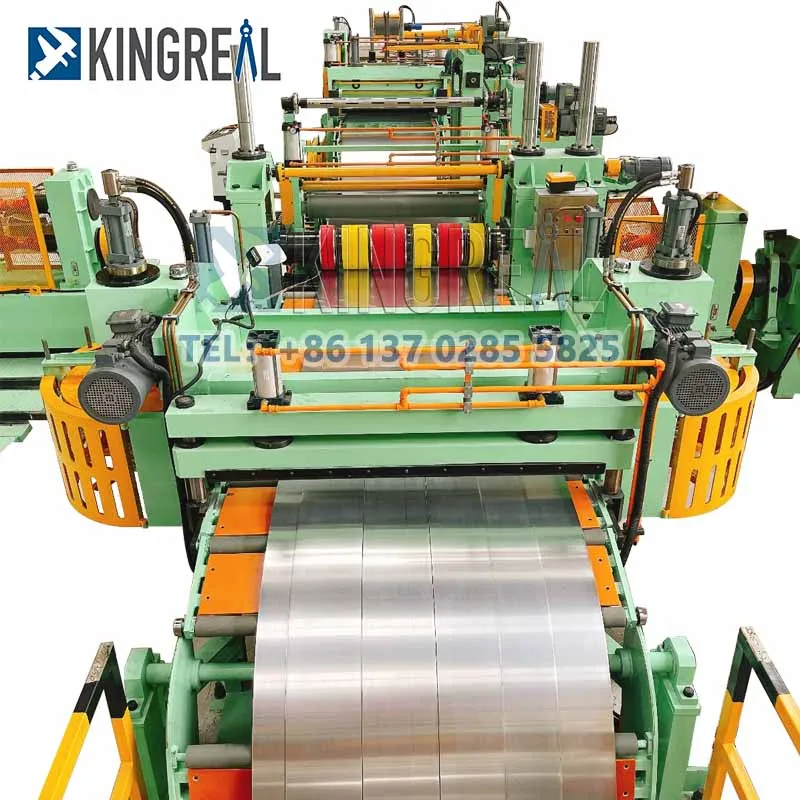

Máquina cortadora de bobinas de (0,3-3)×1600 mm

Máquina cortadora de bobinas KINGREAL (0.3-3)×1600MM utilizada para cortar la bobina de chapa metálica en anchos específicos y finalmente rebobinarla, que puede procesar diferentes materiales, incluidos acero inoxidable, acero galvanizado, chapa laminada en frío y chapa laminada en caliente, y el rango de espesor aplicable es de 0.3-3MM, el ancho de bobina común es 1600MM, KINGREAL admite el diseño personalizado de la máquina cortadora de metal.

KINGREAL ofrece máquinas cortadoras de bobinas de acero con diversas características y diseños para satisfacer las diversas necesidades de fabricación de sus clientes. Las máquinas cortadoras de bobinas se dividen en cortadoras de bobinas de chapa fina, líneas de corte de bobinas de chapa mediana y cortadoras de acero de gran espesor, según el espesor del material. Las cortadoras de tiras estrechas, las cortadoras de cabezal de corte de doble cuchilla y las cortadoras de alta velocidad de 220 rpm se clasifican según la demanda de producción.

Carro para carga de bobinas → Desbobinador hidráulico → Alimentación de 2 rodillos y nivelación de 3 rodillos → Puente de bucle → Cizalla de alta precisión → Rebobinado de chatarra lateral → Preseparador y tensor de amortiguación → Rebobinado

1. Parámetros del material procesado

2. Parámetros de la línea de producción de corte longitudinal de bobinas

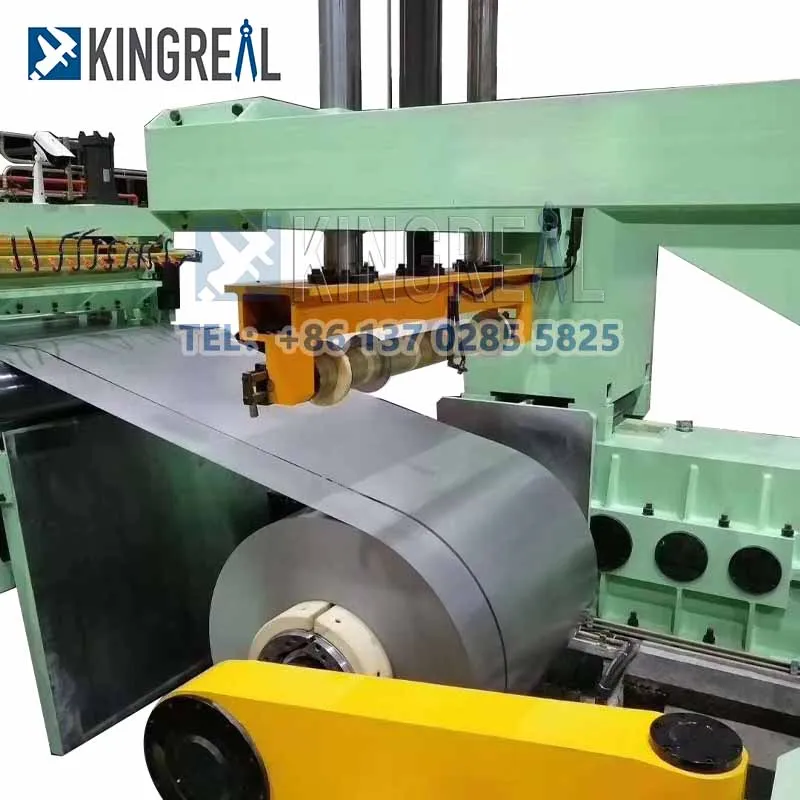

① Desenrollador de voladizo

1. Función del desbobinador voladizo: Transporta bobinas de acero, aprieta y expande su diámetro interior, las desenrolla y las descarga, o bien las recicla.
Está compuesta por un bastidor, un husillo, un carrete expansor y contráctil, un dispositivo de desenrollado y prensado, un soporte auxiliar, un dispositivo de freno y una unidad de potencia. Sostiene la placa de la bobina y proporciona tensión al fleje de acero.

2. Edificio
a) Bastidor principal: compuesto de acero, placa de acero A3 y asiento de cojinete forjado de acero #45 que no se deforma después de la soldadura y el recocido;
b) Utilice un molde de expansión de carrete de empuje-tracción tipo deslizador para elevar y contraer el carrete. Este cuenta con cuatro placas curvas de acero n.° 45, pares de deslizadores de corte de alambre y un diámetro de expansión de ~<470 mm a 520 mm (más un manguito de goma para alcanzar ~\610 mm). La longitud de trabajo efectiva del carrete es de 1650 mm, y el mandril general asegura su movimiento ascendente y descendente en concentricidad.

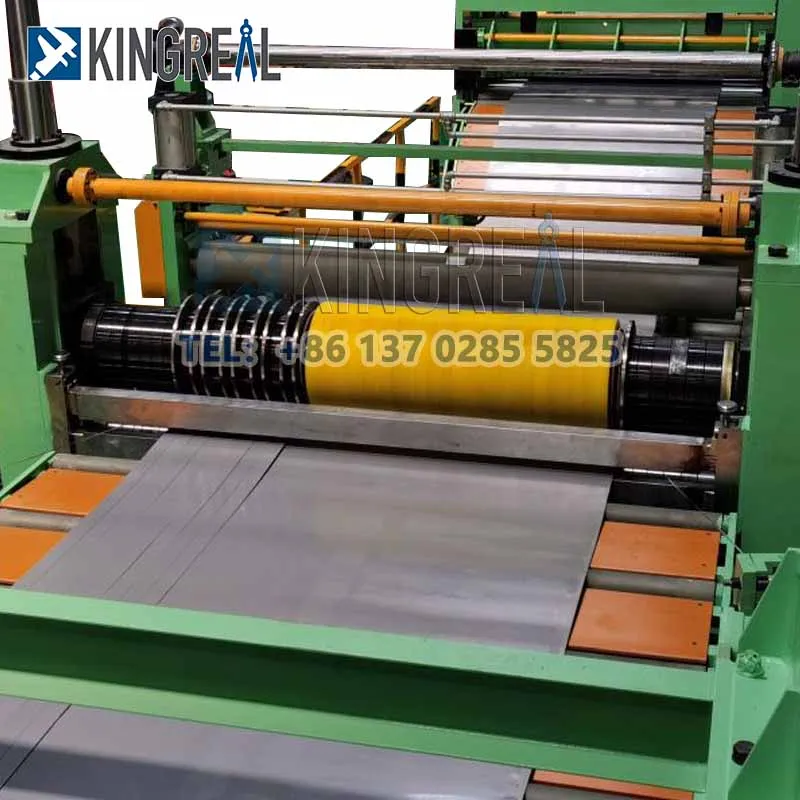

②Máquina cortadora de alta velocidad

Las bobinas de fleje se pueden cortar longitudinalmente en diferentes anchos con una cortadora. Al variar el espaciador combinado, se puede ajustar libremente el ancho del producto cortado. Al ajustar el eje de la cuchilla, el eje superior se ajusta como un engranaje sinfín, mientras que el inferior permanece fijo.

La distancia entre los ejes superior e inferior se puede controlar con precisión mediante el ajuste sincronizado del espaciado de los ejes de las cuchillas. Los ejes superior e inferior de las cuchillas están equipados con un manguito protector en el extremo del eje y utilizan tuercas para su fijación axial. El dispositivo principal utiliza un marco de asiento motorizado que se abre y se cierra (accionado por motor), lo que facilita el reemplazo de las cuchillas.

③Preseparación, tensor, rodillo guía

1. Estructura y propósito: Tras el corte, separe las tiras para facilitar el cierre y evitar que se amontonen al pasar por el tensor. Dispone de dos juegos de discos divisores. Para facilitar su sustitución y limpieza, el eje del disco separador se puede extraer fácilmente desde el lado de operación.

2. El rodillo guía, que es un tubo de acero sin costura con un revestimiento de caucho de PU y un tratamiento de equilibrio dinámico de Τ450 mm, tiene como finalidad guiar la correa hacia el enrollador.

3. Dispositivo de palés: compuesto por un sistema de accionamiento y un bastidor. La función del sistema de accionamiento hidráulico utilizado en la elevación del dispositivo de palés es mover el tablero hacia la bobinadora.

★Amplia experiencia en fabricación de líneas de producción de corte longitudinal de bobinas

KINGREAL es un fabricante con amplia experiencia en producción y ventas, especializado en máquinas cortadoras de bobinas. La empresa ha vendido sus máquinas con éxito a países de todo el mundo, como Emiratos Árabes Unidos, Vietnam, Turquía, Rusia e India. Es ampliamente reconocido por sus clientes.

★Trabajo en equipo profesional
KINGREAL cuenta con equipos internos propios para producción, ventas y soporte técnico. KINGREAL está capacitado para gestionar cada etapa del proceso, incluyendo producción, ventas y envíos.

★Servicio posventa

Para garantizar la correcta instalación y uso de la máquina cortadora de metal, KINGREAL ofrece servicios de instalación posventa tanto presenciales como en línea. Mientras que los servicios presenciales consisten en el envío de profesionales por parte de KINGREAL a la fábrica local del cliente para brindar asistencia in situ durante la instalación, los servicios en línea incluyen videoclases y una completa guía de ingeniería en línea.

KINGREAL se compromete a ofrecer a sus clientes diversas soluciones de fabricación de máquinas de corte longitudinal de metal para satisfacer las necesidades específicas de diferentes industrias y clientes. Hasta la fecha, las máquinas de corte longitudinal de metal de alta resistencia, las líneas de corte longitudinal de metal de alta velocidad, las máquinas de corte longitudinal de acero, las máquinas de corte longitudinal de metal con laminación, las máquinas de corte longitudinal de metal con doble cabezal y otras máquinas de corte longitudinal de bobinas de KINGREAL se han enviado con éxito a numerosos países, como Rusia, India, Arabia Saudita, Turquía y los Emiratos Árabes Unidos.
